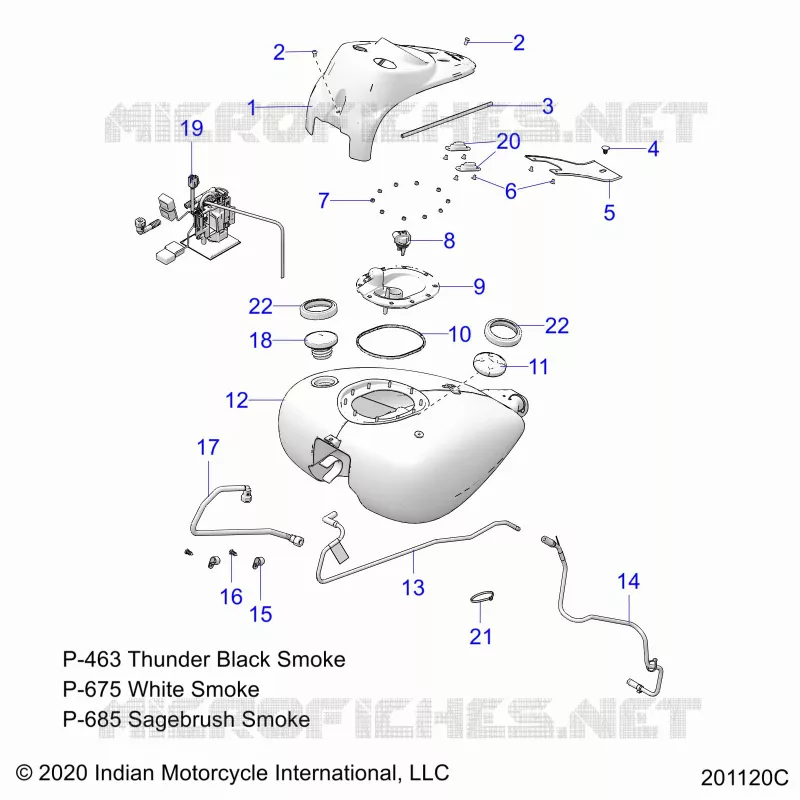

FUEL SYSTEM, FUEL TANK ASM.
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
1
CONSOLE-TANK NON FAIR ZN JTBLK
5634134-626
£507,68 Unit Price incl. VAT
2
SCREW
7519000
£3,27 Unit Price incl. VAT
3
TRIM EDGE CONSOLE 472MM
8360134
£47,87 Unit Price incl. VAT
4
CLIP DART
7670088
£2,18 Unit Price incl. VAT
5
STRAP FUEL TANK VINYL BLK/BLK
2688986
£177,92 Unit Price incl. VAT
6
SCREW
7519876
£5,46 Unit Price incl. VAT
7
NUT-M5X.8 HX NYL-Y
7546601
£1,63 Unit Price incl. VAT
8
CONNECTOR FUEL PUMP
4014261
£40,80 Unit Price incl. VAT
9
ASM. FUEL ACCESS
2521374
£298,29 Unit Price incl. VAT
10
SEAL FUEL
5414514
£41,01 Unit Price incl. VAT
11
CAP FUEL DUMMY BLK
2522215-266
£103,90 Unit Price incl. VAT
12
ASM-TANK FUEL WHT SMK
1025508-675
£2 209,95 Unit Price incl. VAT
12
ASM-TANK FUEL FBLK
1025508-463
Not Available
12
ASM-TANK FUEL SGBRSHSMK
1025508-685
£2 209,95 Unit Price incl. VAT
13
LINE VENT TO GROUND UPPER
5439857
£92,97 Unit Price incl. VAT
14
LINE-FUEL VENT TO GROUND LWR
5456825
£109,37 Unit Price incl. VAT
15
CLAMP-CABLE 9/16 I.D.
7080499
£6,57 Unit Price incl. VAT
16
CLIP XMAS TREE
7661953
£1,63 Unit Price incl. VAT
17
LINE FUEL HWI
5416352
£115,12 Unit Price incl. VAT
18
CAP-FUEL TETHER BLK (CHINA ONLY)
2522281-266
£130,82 Unit Price incl. VAT
18
CAP FUEL BLK
2522214-266
£125,59 Unit Price incl. VAT
19
K-SVC FUEL FILTER
2207067
£54,41 Unit Price incl. VAT
19
ASM. FUEL PUMP SENDER SVCBL FLTR
2522160
£491,92 Unit Price incl. VAT
20
PLUG-CONSOLE TALL
5453426
£13,78 Unit Price incl. VAT
20
SPROCKET [SEE DRIVETRAIN SPROCKETS GUARDS AND BELT PG.]
-------
Not Available
21
PANDUIT STRAP
7080138
£2,37 Unit Price incl. VAT
22
BUMPER-CAP FUEL (CHINA ONLY)
5417339
£8,26 Unit Price incl. VAT
The diagrams are provided for reference only. If in doubt, our specialists are available to answer your questions. When adding a part to your cart, please make sure to select the desired quantity. The unit price shown is the price for one unit of each part number.
