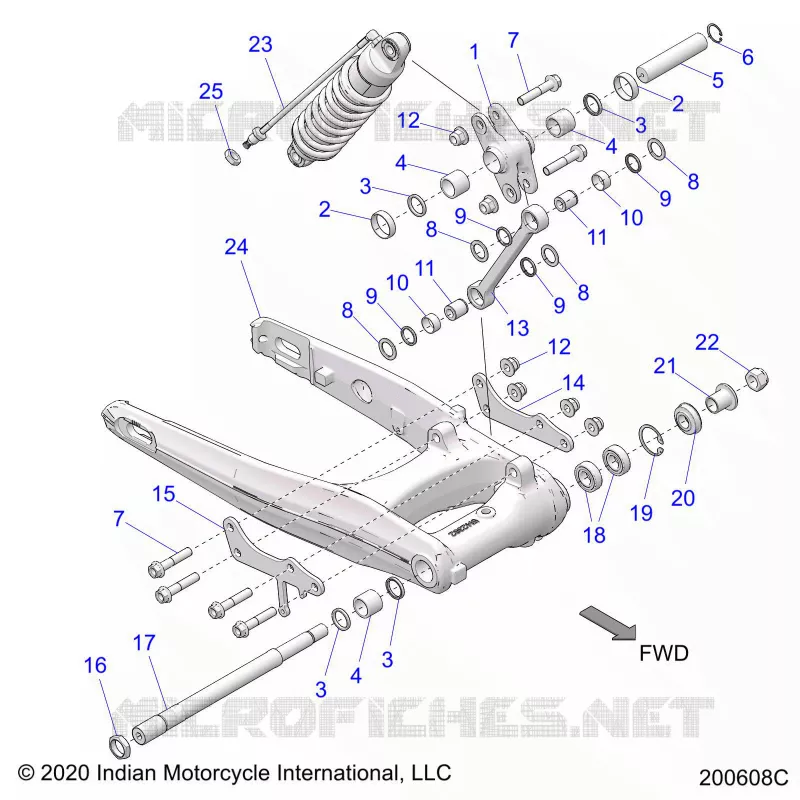

REAR SUSPENSION ASM., SWING ARM AND SHOCK
1
2
2
3
3
3
3
4
4
4
5
6
7
7
8
8
8
8
9
9
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
1
ASM. ROCKER [INCL. 2-4]
1544149
£334,92 Unit Price incl. VAT
2
BEARING THRUST
3514836
£4,37 Unit Price incl. VAT
3
SEAL
3610096
£12,24 Unit Price incl. VAT
4
BEARING NEEDLE ROLLER
3514544
£24,48 Unit Price incl. VAT
5
PIVOT ROCKER
5138483
£54,41 Unit Price incl. VAT
6
RING RETAINING
7710509
£10,60 Unit Price incl. VAT
7
SCREW HXFLG
7520166
£13,87 Unit Price incl. VAT
8
SPACER-THRUST
5455470
£5,46 Unit Price incl. VAT
9
SEAL-22X28X3
3610325
£5,63 Unit Price incl. VAT
10
BEARING-PLAIN
3515125
£8,97 Unit Price incl. VAT
11
PIVOT-PUSHROD
5142437
£16,31 Unit Price incl. VAT
12
NUT-HXFL M12X1.75 8 ZOD NYL
7547441
£5,63 Unit Price incl. VAT
13
PUSHROD
5142436
£266,42 Unit Price incl. VAT
14
PLATE-GUSSET SWINGARM
5266303
£35,90 Unit Price incl. VAT
15
PLATE-GUSSET SWINGARM RH
5266304
£47,87 Unit Price incl. VAT
16
NUT JAM
7547693
£10,60 Unit Price incl. VAT
17
PIVOT SUSPENSION
5138420
£141,29 Unit Price incl. VAT
18
BEARING BALL
3514414
£15,56 Unit Price incl. VAT
19
RING RETAINING INTERNAL
7670149
£8,45 Unit Price incl. VAT
20
SPACER PIVOT LH
5138419
£20,40 Unit Price incl. VAT
21
SPACER PIVOT OUTER LH
5138622
£24,48 Unit Price incl. VAT
22
NUT NYLOK
7547685
£10,60 Unit Price incl. VAT
23
PISTON
*******
Not Available
24
SWINGARM-MACH JT BLK
5142382-626
£1 010,40 Unit Price incl. VAT
25
NUT-JAM M14X1.5-Y
7547148
£5,63 Unit Price incl. VAT
The diagrams are provided for reference only. If in doubt, our specialists are available to answer your questions. When adding a part to your cart, please make sure to select the desired quantity. The unit price shown is the price for one unit of each part number.
